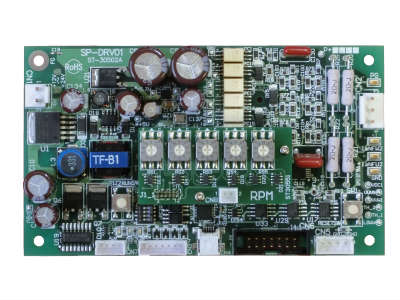

センサレスモータドライバ ＳＰ−ＤＲＶ０１-ＯＰ１
概要
・本ドライバは、３相ブラシレス永久磁石同期モータ（BLDC）用のセンサレスドライバです。
・逆起電圧による磁極検出を行う為ホール素子が不要です。
・スピンドルモータ等の高速回転用に適したセンサレスドライバです。
・制御マイコンには、ルネサス製32ビットマイコンRX62Tを採用し低ジッターの回転数制御が可能です。
・ドライバ主回路は、３相ブリッジパワーMOS-FETで構成しています。
・回転数設定は、通信及びパラメータ設定又は、回転数設定用５桁のロータリスイッチで設定しますので、 外部より指令パルスを入力する必要がありません。
初回のみ、モータをお借りしてセット調整を行います（別途、要調整費）。2台目以降はモーターをお借りして、無償でセット調整を行います。
使用するモータが変更となった場合は、改めてセット調整費をいただきます。
特長
高性能：
◇ジッター：±０．０１％程度
◇高速回転：１５，０００ＲＰＭ以上
◇出力電流検出、電源電圧及び逆起電圧検出回路内蔵
◇センサレスベクトル制御（180度正弦波駆動）
軽量・コンパクト：
◇低オン抵抗のパワーＦＥＴを採用し、パワー素子の発熱が小さくなり放熱用フィンがありません。
単一電源：
◇ＤＣ１２Ｖ〜２４Ｖと電源の入力範囲が広くモータに応じた最適な電源が入力できます。
その他：
◇ダイナミックブレーキ内蔵
◇過大電圧（回生）保護
◇過熱保護
◇出力短絡保護
◇低電圧検出誤動作防止
◇出力電流モニタ
◇逆起電圧モニタ
用途
小型ポンプ、スピンドルモータ、測定器、その他
定格及び仕様
SP-DRV01-OP1 仕様書 ダウンロード
