LA220A LA320A
概要
ＬＡシリーズは、超精密ボイスコイル型リニアモータ等を高速に駆動したり、
超精密位置決めする為のパワーアンプとして開発しました。
電力制御はリニアアンプ方式を採用し、ノイズレス、高速応答、リニアな電流制御を実現しナノメータ単位の超精密位置決めを可能とします。
制御電源 内蔵タイプに、①オプションＤＣＤＣと②オプションＡＣＤＣタイプがあります。
① オプションＤＣＤＣは、ＤＣ２４Ｖまたは４８Ｖ単電源で動作します。
② オプションＡＣＤＣは、外部よりＡＣ１００Ｖ（ＡＣ２００Ｖ）を入力して下さい。ＡＣＤＣ電源は、 スイッチングノイズが全くありませんので、超精密制御に最適です。
また、ヒステリシスのないカレントセンサをオプションで選択できますので、数ｍＡ電流制御に最適です。
特長
- 標準仕様の電源は、主電源ＤＣ２４Ｖ／４８Ｖと制御電源±１５Ｖが必要ですが、オプションのＤＣＤＣを付ければ、ＤＣ２４Ｖ～４８Ｖのみの単電源で動作することができます。
また、新発売のオプションＡＣＤＣを付属すると、スイッチングノイズのない波形で、電流制御が可能となります。- 負荷に応じて最適な調整ができるように電流アンプ部に微分コンデンサ及び積分コンデンサ選択ＳＷを設けました。
- 電流アンプ部及び主回路は、アナログ演算方式なので高分解能・高速応答です。
- 高速応答で高電圧、双方向電流検出アンプを採用していますので、小電流制御に安定した電流制御およびヒステリシスのない電流制御が可能です。
- 高速ですので、高精度コントローラのパワーアンプ部として対応できます。
- スイッチングノイズがありません。
用途
ボイスコイル型リニアモータ、ＸＹステージ、ガルバノミラー、その他。
特に微少送りの高速位置決め（数ｍＳｅｃ）や、０．０１μｍの高分解能
リニアスケールを用いたリニアモータの位置決め、及び、
位置・速度を同期させ加工するような超精密マシーンに最適です。

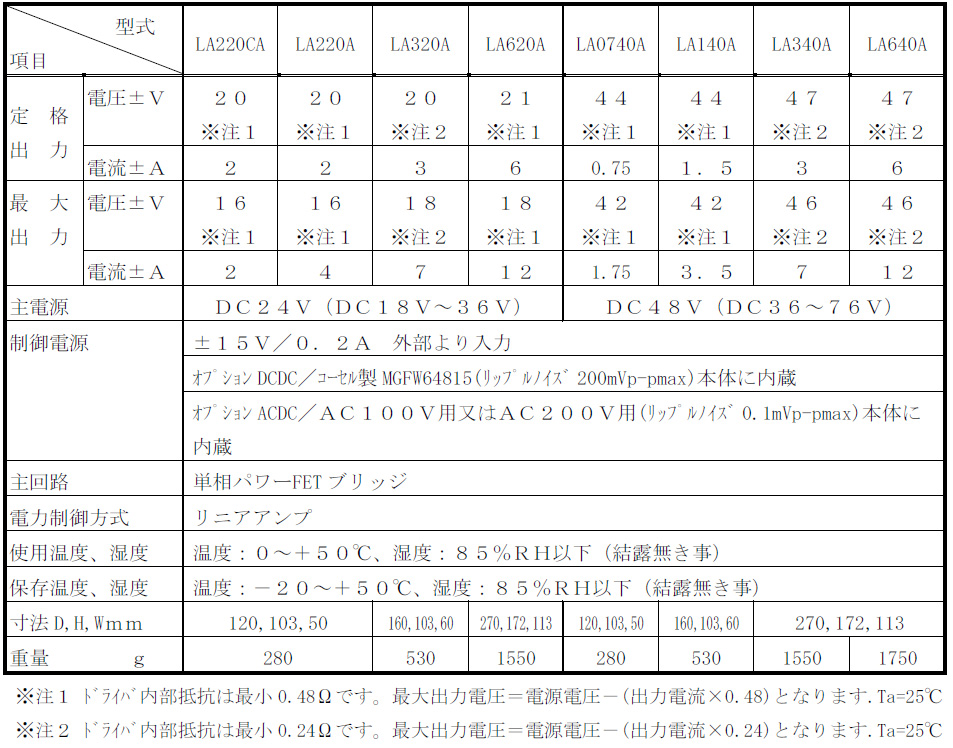

定格
制御部仕様
| ＬＡ２２０ＣＡ/ＬＡ２２０A/ＬＡ３２０A/LA６２０A/ＬＡ１４０Ａ/LA３４０A/LA６４０A | 備考 | ||
|---|---|---|---|
| 制御ループ | 電流制御 | ||
| 制御方式 | アナログPID制御 | ||
| 機 能 | 入力信号 | サーボオン、リセット | |
| 出力信号 | アラーム （高温異常、過電流トリップ ） | ||
| 保護機能 | 過電流、ＦＥＴ過熱、電源異常 | ||
| 表示ランプ | 過電流トリップ（ＯＣ）、高温異常（ＯＨ）、電源ＯＮ（ＰＯＷ） | ||
| 推力指令入力 | アナログ指令±１０Ｖ（各ドライバ最大出力電流／指令±１０Ｖ） | ||
| 指令入力インピーダンス | ３０ｋΩ | ||
| 電流周波数応答 | ＤＣ～２０ｋＨｚ以上 | 抵抗負荷 | |
| 電流分解能 | ０．１％以下 | ||
| 指令０Ｖ時の出力電流 | 最大±０.５％／各ﾄﾞﾗｲﾊﾞ最大電流 (ｵﾌﾟｼｮﾝｾﾝｻ使用時０％) |
電流ヒステリシス | |
| 制御用電源 | ±１５Ｖ／０．２Ａ内蔵（オプション対応DCDC） | ユーザーご用意 | |
| 可変調整 | ゲイン | 比例分１～２倍（ＶＲＰ） | |
| 微分 | 微分コンデンサ切り替え470pF～8370pF（ＤＳＤ） | ０～１６選択 | |
| 積分 | 積分コンデンサ切り替え100pF～1840pF（ＤＳＩ） | ０～１６選択 | |
| 出力電流制限 | １０～１００％（ＶＲＭＡＸ） | ||
